Il pannello solare a svuotamento: innovazione e vantaggi del modello della Rotex Solaris

Si chiama Drain-Back, un sistema solare a svuotamento ideato e realizzato dalla Rotex Solaris: un pannello solare composto da collettori solari piani ad alta efficienza e dotato di un sistema di regolazione elettronica atto a garantire la massima efficienza nel rendimento elettrico. Il sistema solare a svuotamento è dotato di un sistema ad accumulo a vaso aperto in grado di mantenere una condizione di conservazione ottimale della temperatura all'interno della struttura del pannello stesso.

L'acqua tecnica del sistema di accumulo a vaso aperto viene riscaldata a scambio diretto all'interno dei collettori solari, non necessitando dunque dell'impiego di sostanze antigelo e permettendo di raggiungere elevati livelli di efficienza anche in situazioni di basso irraggiamento solare. Inoltre, il sistema solare a svuotamento presenta un ottimale isolamento termico di Sanicube, attraverso il quale il calore immagazzinato nell'acqua tecnica di accumulo rimane disponibile per alcune ore.

L'isolamento termico di Sanicube: l'accumulatore solare a stratificazione

Nell'accumulatore solare a stratificazione, l'acqua sanitaria arriva dal punto più basso in uno scambiatore tubolare realizzato interamente in acciaio inox, portando l'acqua verso l'alto e riscaldandola: il Sanicube presenta elevate prestazioni di isolamento termico e per questo motivo riduce anche i tempi di riscaldamento dell'acqua - l'acqua calda, più leggera, tende a salire verso l'alto rispetto all'acqua fredda.

Quando l'acqua sanitaria entra nella parte bassa dell'accumulatore solare, si raffredda l'accumulo della zona solare: questo metodo di conduzione dell'acqua all'interno dell'accumulatore genera un effetto stratificante; la ridotta conduttività termica della parete del serbatoio sintetico incrementa l'effetto stratificante, di cui abbiamo detto sopra.

I pannelli solari a svuotamento della Rotex Solaris: funzionamento

Il sistema di accumulo non necessita di un ulteriore vaso di espansione o di uno scambiatore di calore in quanto funziona in assenza di pressione, garantendo un sensibile risparmio economico senza rinunciare ad una resa termica capace di soddisfare anche elevati fabbisogni energetici. I pannelli solari a svuotamento della Rotex Solaris, infatti, si riempiono solo in situazioni di irraggiamento solare sufficiente o nel momento in cui il sistema di accumulo o quantitativo di calore, attivando le pompe del sistema di regolazione. Una volta conclusa la fase di riempimento dei pannelli a svuotamento, che ha una durata di circa un minuto, la pompa del sistema di regolazione si disattiva automaticamente.

Nel momento in cui l'irraggiamento solare non è sufficiente e non si ha abbastanza energia solare da convertire o nel momento in cui il serbatoio ha raggiunto la temperatura desiderata, la pompa in esercizio si ferma e l'acqua contenuta nell'impianto ritorna nel sistema di accumulo. Il sistema Solaris Drain-Back permette lo svuotamento automatico dei collettori solari ad ogni arresto del sistema evitando problematiche tipiche dei sistema a pressione.

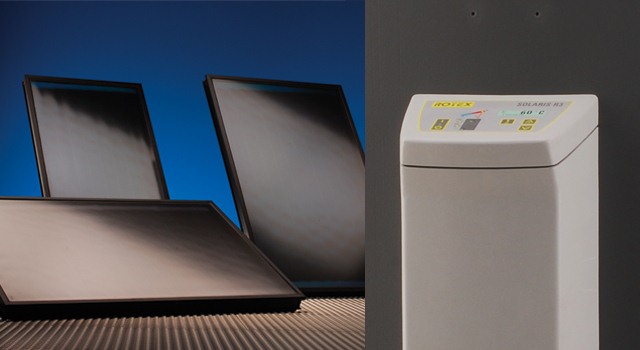

Pannelli solari termici della Rotex Solaris

(Esempio di pannelli solari termici dell'azienda Rotex Solaris, di medie dimensioni e linee eleganti da - pannelli solariroma.it)

L'accumulo del calore nel sistema solare Drain-Back

Accumulare il calore e sfruttarlo in maniera ottimale è l'obiettivo della Rotex Solaris nel suo pannello solare a svuotamento: l'acqua di accumulo è spinta e riscaldata all'interno dei collettori solari che in seguito ritorna nell'accumulatore a stratificazione. Il calore generato, dunque, non viene accumulato nell'acqua calda sanitaria, ma nell'acqua di accumulo, aumentando il rendimento del sistema solare stesso.

Il rendimento del sistema Solaris Drain-Back è incrementato dai collettori Solaris che si riempiono maggiormente nel momento in cui il sistema di accumulo può ricevere più calore: chiamato sistema Just in Time, in questo processo, i circolatori del gruppo pompe e regolazione (RPS) riempiendo i collettori solari, una pompa si disattiva e l'altra mantiene la circolazione dell'acqua.

Il collettore Solaris: funzionalità

Il collettore Solaris presenta un elevato rendimento termico grazie alla superficie selettiva che trasforma la maggior parte delle radiazioni solari in calore: nel momento in cui la temperatura del collettore piano è superiore del valore massimo impostato per la temperatura del serbatoio, la regolazione elettronica avvia il caricamento del sistema in maniera del tutto automatizzata e permette di ottenere un collettore sempre pronto.

L'installazione di un collettore Solaris è adatta ad ogni tipologia di tetto e con ogni inclinazione: la messa in opera può essere eseguita direttamente sopra le tegole, nella versione integrata e sostituendo completamente le tegole tradizionali o poggiando il collettore direttamente sul tetto con sistemi di fissaggio, per soddisfare ogni esigenza di installazione e spazio disponibile.

Per ricapitolare: caratteristiche e vantaggi del sistema solare Drain-Back

Per comprendere meglio le prestazioni, la funzionalità e le caratteristiche della tipologia di pannello solare a svuotamento, il Drain-Back, commercializzato dalla Rotex Solaris, osserva anche la tabella seguente:

SISTEMA DRAIN-BACK DELLA ROTEX SOLARIS

CARATTERISTICHE

FUNZIONALITA'

scambio diretto riscaldamento
sistema di accumulo a vaso aperto generazione di acqua calda sanitaria
collettori piani ad elevata efficienza igiene dell'acqua
accumulatore ad alta efficienza eliminazione delle sostanza antigelo
